023-86669155
023-86669155
重慶義揚機(jī)電設(shè)備有限公司李志義總工參加了2025年5月9日在重慶君豪大飯店舉辦的“FA2025鍛造行業(yè)創(chuàng)新發(fā)展大會·重慶站”（簡稱FA重慶鍛造創(chuàng)新大會）。大會立足于推動鍛造行業(yè)進(jìn)步，本著“創(chuàng)新發(fā)展，供需互聯(lián)”的核心宗旨，由中國鍛造進(jìn)出口聯(lián)盟，北京立基文化傳播有限責(zé)任公司共同主辦。旨在對鍛造行業(yè)的各個細(xì)分領(lǐng)域進(jìn)行全方位、深入的探討與交流，共同探討前沿技術(shù)的發(fā)展趨勢。
重慶義揚機(jī)電設(shè)備有限公司李志義總工在會上做了專題報告《大型鍛件白點的形成、預(yù)防與愈合》，獲得大會代表們的一致好評。《大型鍛件白點的形成、預(yù)防與愈合》主要分析講解了白點的形成原因、氫塑與氫脆、預(yù)防措施、愈合（焊合）方法。
1 白點的形成原因
白點形成的**機(jī)理：H+H。美國學(xué)者認(rèn)為H+H的結(jié)果使局部形成107大氣壓，中國學(xué)者研究為104大氣壓[1-4]。
白點形成的第二機(jī)理：H+S。俄羅斯學(xué)者發(fā)現(xiàn)白點地方存在硫化物，由于S原子量為12，估計局部形成的壓力更大。
因此我們廠引進(jìn)俄羅斯天然氣制氮設(shè)備時特別強(qiáng)調(diào)含硫量要控制在0.5mg/m3以下。
2 氫塑、氫脆
氫進(jìn)入金屬中有二大性能，氫塑和氫脆；
氫塑是指在一定的條件下，氫進(jìn)入金屬使塑性提高脆性下降稱氫塑。氫脆是指在一定的條件下，氫進(jìn)入金屬使脆性提高塑性下降稱氫脆。
低溫氫塑是蘇聯(lián)人65年發(fā)現(xiàn)，他們在研究液氫使用于空間運載火箭燃料和原子能核裂變冷卻液的前期工程中研究在-200℃以下時，載氫體金屬材料出現(xiàn)氫塑現(xiàn)象。
高溫氫塑于70年美國人研究Ti合金時發(fā)現(xiàn)并發(fā)表在雜志上。實際上蘇聯(lián)人早幾年前研究Ti合金用于超音速3倍以上的飛機(jī)上，已用于實踐，只因軍事秘密沒有對外公布而已……。
在常溫下金屬中的氫只表現(xiàn)為氫脆現(xiàn)象。
2.1 氫塑
2.1.1 Ti合金的氫塑性。
熱強(qiáng)性的鈦合金變形，半成品的工藝流程是：制取中間坯料→清除氧化皮→滲氫退火→熱壓力加工→消除氧化皮→真空退火去氫→熱處理。
原因：高強(qiáng)度Ti合金中，有AI是TiAI3化合物強(qiáng)化，當(dāng)溫度低于溶解度時，a相對其塑性很差，難以成型。AI能穩(wěn)定H2而H能促進(jìn)β相穩(wěn)定。a+β/β相變溫度低，顯著地擴(kuò)大a+β區(qū)溫度范圍，使塑性增加。
2.1.2氫進(jìn)入鋼中，我們在50鋼做的常溫三點彎曲強(qiáng)度бbb表示，бbb未滲氫＞бbb滲氫，氫脆的敏感性我們用三點彎曲格強(qiáng)度бbb來表征。
有間淳一[5] 用HT50鋼做試驗，若在-196℃以下，無氫脆敏感性，三點抗彎強(qiáng)度бbb增加。

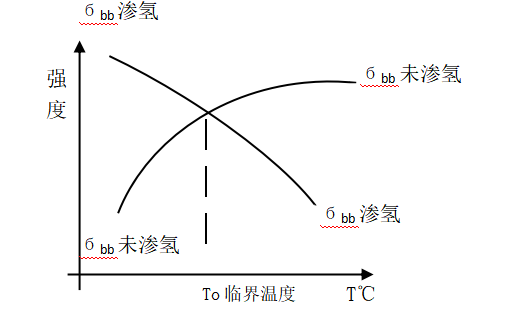

這樣就有可能作出以下曲線：
未滲氫的三點彎曲強(qiáng)度：試驗溫度在0℃以下隨溫度升高бbb升高。
已一定量的飽和滲氫，隨溫度下降бbb升高，
當(dāng)固定飽和滲氫量時：（1）當(dāng)溫度＞To臨界溫度 氫脆
（2）當(dāng)溫度＜To臨界溫度 氫塑
本人認(rèn)為研究To的影響是很有意義的，而且每種鋼的To溫度是不同，一般講氫塑是可逆性的氫塑。
2.2 氫脆
氫脆分可逆性氫脆和不可逆性氫脆。一般金屬滲氫后發(fā)生氫脆，通過去氫，性能完全恢復(fù)者稱可逆性氫脆。反之為不可逆氫脆。J.Weber博士[12]稱可逆性氫損傷，我們認(rèn)為，這于我們國內(nèi)的習(xí)慣不同，損傷者已受損是不能完全恢復(fù)原樣的，我們認(rèn)為氫損傷是指不可逆氫脆，氫損傷即不可逆氫脆。
2.2.1可逆氫脆
形成可逆H2
①可逆性非金屬氫化物；
②可逆性金屬氫化物。
形成可逆性的氫化物。
形成彈性位移而沒有發(fā)生永久變形。
2.2.2不可逆氫脆（氫損傷）
氫致相變：①某些奧氏體型鋼出現(xiàn)氫致A—M，如18～8型鋼而25～20型不發(fā)生A→M；②高強(qiáng)度鋼殘A→M。
氫致形變：氫的偏聚產(chǎn)生壓力使周圍晶?；贫a(chǎn)生永久變形。
不可逆氫化物：①形成不可逆移定金屬氫化物：T1H2、TiH4 ；②形成不可逆穩(wěn)定的非金屬氫化物CH4、H2O 。
氫致裂紋、空穴、白點、氣泡、魚眼（sish-eyes）
延遲斷裂：一般發(fā)生在一定的溫度范圍內(nèi)，約為-100℃至100℃之間。
延遲斷裂分二種：①先有氫后有應(yīng)力；（2）先有應(yīng)力后有氫
本人所在槍廠有氫參加下的多沖疲勞延遲斷裂，分析起來就更復(fù)雜了。
3 預(yù)防
目前在進(jìn)氫和進(jìn)硫問題上：國內(nèi)各鋼廠采取很多措施降低氫和硫的含量：
在鍛造加熱過程中環(huán)境效應(yīng)應(yīng)引起重視。例如:采用天然氣加熱時，天然氣的凈化非常重要，凈化后的天然氣能使氫、硫含量大大下降。
對熱處理氣體（請注意環(huán)境效應(yīng)[8]）環(huán)境效應(yīng)中的滲氫時可能部分進(jìn)入后能出來，對滲硫、滲氧、滲汞、滲砷、硫氫共滲是出不來的，應(yīng)盡可能避免和減少，滲硫的機(jī)理→H2S→與氧作用→SO?與Mn作用→MnS，我們要求滲碳標(biāo)準(zhǔn)達(dá)到：露點<-60℃、CO2<0.5mg/m3、有機(jī)硫<3mg/m3、無機(jī)硫<1mg/m3、石油<2mg/m3、汞<1mg/m3 、砷<1mg/m3。（使用我們的發(fā)明專利能使天然氣節(jié)能15%左右、丙烷氣節(jié)能20%左右，北航研究院于2014年應(yīng)用）。
4 愈合（俄語翻譯為焊合）
以楊鐘勝和徐躍明為首的專家、學(xué)者，制定的重載齒輪滲碳熱處理技術(shù)要求JB/T13027-2017,標(biāo)準(zhǔn)號：JB/T13027-2017于2017.01.20發(fā)布，2017年07-01實施。
首先感謝以楊鐘勝和徐躍明為首的專家、學(xué)者，經(jīng)過艱辛、努力、制定的標(biāo)準(zhǔn)，這個標(biāo)準(zhǔn)是指導(dǎo)性的，對我國的重載齒輪步入國際范疇很有意義。
其中有好多重載鋼種是德國弗蘭德、采埃孚的發(fā)明和前蘇聯(lián)坦克齒輪用鋼，世界各國均在采用......，現(xiàn)所提出含氧量20PPM,含氫量2PPM，這是一個可喜的要求，問題是冶煉出來的鋼要達(dá)到這個標(biāo)準(zhǔn)，取決于生產(chǎn)中的環(huán)境效應(yīng)[8]在交貨后能否達(dá)到，在整個滲碳過程中必然要滲氫和內(nèi)氧化。盡管氫含量控制較低，大件總體氫含量較大，而氫在鋼中因各種原因而偏聚，使局部氫大增。
4.1JB/T13027-2017重載齒輪滲碳熱處理技術(shù)要求是對可靠高要求的重載齒輪（標(biāo)準(zhǔn)），需保證材料的純凈度，應(yīng)采用真空二次精煉或電渣重熔的方法冶煉鋼材，鋼材的含氧量應(yīng)控制在≤0.0020%（20ppm），含氫量應(yīng)控制在≤0.0002%（2ppm）。4.2由鋼錠直接鍛成的大型重載齒輪鍛坯，尤其是高Cr、Ni、Mo合金鋼制作的鋼坯，應(yīng)進(jìn)行以消除白點和氫脆為目的的去氫退火[9]、等溫退火或正火處理，一般采用950℃，若溫度低效果差（特別對白點引起微裂紋的焊合）。
等溫退火或正火：改善魏氏組織，原始晶粒均勻，應(yīng)力狀態(tài)，帶狀偏析，合金元素偏析，致密度均勻性，夾雜物形態(tài)；由條狀變?yōu)閿噫湙E園狀，氫含量下降，夾雜引起的裂紋，對鍛造引起的組織損傷或裂紋有愈合作用（俄文1975年報道為焊合；合金元素多焊合時間增長，國內(nèi)學(xué)者肖亞航等2005年報道）*終可獲得良好的切削性，且畸度小，性能提高（零件長期服役下的尺寸穩(wěn)定性提高）。這種狀態(tài)下的材料使以后從事表面處理過程中的氫脆和應(yīng)力腐蝕斷裂現(xiàn)象均有減緩作用。從動錐齒畸變的研究，再次驗證上述觀點：原材料存在明顯的成分偏析和致密度不均，致使齒輪淬火壓淬過程中零件內(nèi)部同一層面組織轉(zhuǎn)變不一致，產(chǎn)生了附加應(yīng)力該內(nèi)應(yīng)力促使端出現(xiàn)了異?；取Ｓ捎冢篏B/T1979標(biāo)準(zhǔn)中對偏析框大小和形狀沒有規(guī)定，建議用戶采購齒輪鋼時多關(guān)注鋼的低倍鋼的低倍組織并加強(qiáng)鋼材進(jìn)廠檢驗[10]。
【FA重慶鍛造創(chuàng)新大會·基本信息】
會議報到：2025年5月8日（13:00-18:00）
會議召開：2025年5月9日（9:00-17:00）
會議地點：重慶君豪大飯店
會議主題：創(chuàng)新發(fā)展，供需互聯(lián)
會議主辦：中國鍛造進(jìn)出口聯(lián)盟，北京立基文化傳播有限責(zé)任公司
會議承辦：北京立基文化傳播有限責(zé)任公司
參會人員：鍛件、模具、熱處理、設(shè)備、自動、CAD/CAM、檢測及儀器儀表、輔助設(shè)備、防護(hù)用品、咨詢服務(wù)等企事業(yè)單位、科研院校的管理、技術(shù)、工藝、設(shè)計、研發(fā)、生產(chǎn)、質(zhì)量、質(zhì)檢、銷售、項目等部門的專業(yè)人員300余人。
